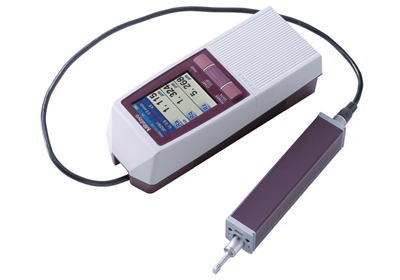

三豐粗糙度儀SJ-310
發布人： 發布日期：2014/1/24 點擊數：3321次
產品簡介：帶圖形打印功能的粗糙度儀，日本三豐高精度粗糙度儀
沒有了|下一個產品
產品說明
三豐粗糙度儀SJ-310
測量現場威力無比，事半功倍兼?zhèn)湄S富多彩的測量分析功能和操作使用舒適性又方便攜帶的小型表面粗糙度測量機與傳統機型相比，該機型的充電時間大約縮短1/4，充滿電時測量次數增加約2.5倍。此外，檢測器能進行在墻面和向上方向等各種狀態下的測量，與高度測定儀器等附件(選配)相組合，在各種測量場合和調整狀態下都可進行測量。操作性能的提高
采用大型彩色圖像LCD (觸摸屏)演算顯示部搭載方便識別的帶觸摸屏的大型彩色圖像LCD，兼具豐富的顯示功能和直觀的操作性能。而且，因
為采用背光，在光線昏暗的場所作業時能大幅度提高可讀性。此外，裝備有打印機可現場打印測量結果等。
高性能內置存儲器
最多可將10個測量條件保存到演算顯示部的內置存儲器里。使用記憶卡(選配)可將測量數據和測量條件保存在記憶卡(選配)。
使用記憶卡后可保存大量的數據，可使用能自動保存最近10個測量數據的極為方便的功能(跟蹤10次)。
密碼保護
各種功能可經過密碼設置限制訪問，能有效防止誤操作和進行設定管理。
多語言對應
表示語言可對應16國家的語言，可進行切換。有關對應語言，請參照P5規格表。
測針
規格/型號
標準驅動型檢出器 退避型 橫向驅動型
型號：SJ-310(0.75mN型)SJ-310(4mN型)|SJ-310(0.75mN型) SJ-310(4mN型)|SJ-310(0.75mN型)SJ-310(4mN型)
貨號：178-570-01 178-570-02 |178-572-01178-572-02 |178-574-01 178-574-02
測量范圍
X軸16.0mm |5.6 mm
檢出器
范圍360 μm(-200
(正在日本、美國、歐洲申請專利)測量積累距離超過預先設定的「界限」時，它可發出警報。
豐富的解析與顯示功能對應多種行業標準
表面粗糙度的標準可對應JIS(2001/1994/1982)、ISO-1997、VDA、ANSI。
評價曲線等的曲線表示功能
除了顯示演算結果之外，還可以顯示按區間的演算結果和評價曲線、負荷曲線、振幅分布曲線
高性能內置存儲器
最多可將10個測量條件保存到演算顯示部的內置存儲器里。使用記憶卡(選配)可將測量數據和測量條件保存在記憶卡(選配)。
使用記憶卡后可保存大量的數據，可使用能自動保存最近10個測量數據的極為方便的功能(跟蹤10次)。
密碼保護
各種功能可經過密碼設置限制訪問，能有效防止誤操作和進行設定管理。
多語言對應
表示語言可對應16國家的語言，可進行切換。有關對應語言，請參照P5規格表。
測針
規格/型號
標準驅動型檢出器 退避型 橫向驅動型
型號：SJ-310(0.75mN型)SJ-310(4mN型)|SJ-310(0.75mN型) SJ-310(4mN型)|SJ-310(0.75mN型)SJ-310(4mN型)
貨號：178-570-01 178-570-02 |178-572-01178-572-02 |178-574-01 178-574-02
測量范圍
X軸16.0mm |5.6 mm
檢出器
范圍360 μm(-200
μm～+160 μm)
范圍/分辨率360μm / 0.02μm |100 μm / 0.006μm |25 μm / 0.002 μm
測量速度測量時：0.25mm/s, 0.5mm/s,0.75mm/s、返回時：1mm/s
測力/測針尖端形狀貨號末尾：為-01時：0.75mN /2μmR 60o、代碼號末尾為-02時：4mN / 5μmR 90o
導頭壓力400mN以下
適應標準JIS 82/JIS 94/JIS 01/ISO 97/ANSI/VDA
測量曲線測量曲線面曲線、粗糙曲線、DF曲線、粗糙MOTIF、波形MOTIF曲線
評價參數Ra, Rc, Ry, Rz, Rq, Rt,Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3, Rppi,RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo,Rpm, tp*4, Htp*4, R, R
范圍/分辨率360μm / 0.02μm |100 μm / 0.006μm |25 μm / 0.002 μm
測量速度測量時：0.25mm/s, 0.5mm/s,0.75mm/s、返回時：1mm/s
測力/測針尖端形狀貨號末尾：為-01時：0.75mN /2μmR 60o、代碼號末尾為-02時：4mN / 5μmR 90o
導頭壓力400mN以下
適應標準JIS 82/JIS 94/JIS 01/ISO 97/ANSI/VDA
測量曲線測量曲線面曲線、粗糙曲線、DF曲線、粗糙MOTIF、波形MOTIF曲線
評價參數Ra, Rc, Ry, Rz, Rq, Rt,Rmax*1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max*2, S, HSC, RzJIS*3, Rppi,RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo,Rpm, tp*4, Htp*4, R, R
x, AR, W, AW, Wx, Wte可定制
解析圖表負荷曲線、振幅分布曲線
過濾器Gaussian, 2CR75, PC75
截止波長
λc 0.08、0.25、0.8、2.5、8 mm
λs *5 2.5、8 μm
取樣長度0.08、0.25、0.8、2.5、8mm
取樣數×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3～16.0mm：0.01mm間隔)
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3～5.6mm：0.01mm間隔)
液晶尺寸(顯示區域) 117.8×88.2 mm
顯示語言
對應16國家語言(日本、英國、英、德國、法國、意大利、西班牙、葡萄牙、韓國、中國(簡體、繁體)、
捷克，波蘭、匈牙利、土耳其、瑞典、荷蘭)
顯示演算結果
1段顯示：只顯示演算結果
4段顯示：
解析圖表負荷曲線、振幅分布曲線
過濾器Gaussian, 2CR75, PC75
截止波長
λc 0.08、0.25、0.8、2.5、8 mm
λs *5 2.5、8 μm
取樣長度0.08、0.25、0.8、2.5、8mm
取樣數×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3～16.0mm：0.01mm間隔)
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意(0.3～5.6mm：0.01mm間隔)
液晶尺寸(顯示區域) 117.8×88.2 mm
顯示語言
對應16國家語言(日本、英國、英、德國、法國、意大利、西班牙、葡萄牙、韓國、中國(簡體、繁體)、
捷克，波蘭、匈牙利、土耳其、瑞典、荷蘭)
顯示演算結果
1段顯示：只顯示演算結果
4段顯示：
縱向4段顯示4個演算結果
波形顯示：縱向顯示一個參數的演算結果和評價曲線
跟蹤顯示：顯示過去10次的同一參數的演算結果
打印功能測量條件/演算結果/每個區間的演算結果/公差值/評價曲線/負載曲線振幅分布曲線/環境設置項目
外部輸出入功能USB I /F、Digimatic輸出、RS-232CI /F、腳踏開關I/F
功能
自定義可選擇顯示、演算的參數
判定合格判定合格與否功能*6最大值規則/16%規則/平均值規則/標準差(1σ, 2σ, 3σ)
測量條件的保存保存關掉電源時的條件
保存功能
內置存儲器∶測量條件(10件)
記憶卡(選配)∶測量條件500件，測量數據100
波形顯示：縱向顯示一個參數的演算結果和評價曲線
跟蹤顯示：顯示過去10次的同一參數的演算結果
打印功能測量條件/演算結果/每個區間的演算結果/公差值/評價曲線/負載曲線振幅分布曲線/環境設置項目
外部輸出入功能USB I /F、Digimatic輸出、RS-232CI /F、腳踏開關I/F
功能
自定義可選擇顯示、演算的參數
判定合格判定合格與否功能*6最大值規則/16%規則/平均值規則/標準差(1σ, 2σ, 3σ)
測量條件的保存保存關掉電源時的條件
保存功能
內置存儲器∶測量條件(10件)
記憶卡(選配)∶測量條件500件，測量數據100
00件，畫面數據500件，文本數據10000件，
統計數據500件，機器設定狀態的備份1件，跟蹤10數據保存10件
校正由數值輸入的自動校對方式/多次測量(最大12次)的平均校正方式
省電功能自動睡覺（30～600秒任意設定）功能*7
電源
內置電池(Ni-MH充電池) / AC適配器2個電源
*內置電池充電時間∶約4小時(根據環境溫度有所不同)
*可測量次數∶約1500次(根據使用條件、環境等有所不同)
外觀尺寸
(W×D×H)
演算顯示部275×109×198 mm
驅動部115×23×26.7 mm (尚未安裝檢測器時)
重量約1.8 kg (演算顯示部、驅動部、標準檢測器)
標準配件
12AAM475連接電纜*8
統計數據500件，機器設定狀態的備份1件，跟蹤10數據保存10件
校正由數值輸入的自動校對方式/多次測量(最大12次)的平均校正方式
省電功能自動睡覺（30～600秒任意設定）功能*7
電源
內置電池(Ni-MH充電池) / AC適配器2個電源
*內置電池充電時間∶約4小時(根據環境溫度有所不同)
*可測量次數∶約1500次(根據使用條件、環境等有所不同)
外觀尺寸
(W×D×H)
演算顯示部275×109×198 mm
驅動部115×23×26.7 mm (尚未安裝檢測器時)
重量約1.8 kg (演算顯示部、驅動部、標準檢測器)
標準配件
12AAM475連接電纜*8
178-601粗糙標準片(Ra3μm)
357651 AC適配器
12AAA217平面測量測針導頭
12AAA218圓筒型表面測量測針導頭
12AAA216支持腳組件
12BAK700校對用臺
12BAG834觸控筆
12BAL402保護膜
270732記錄紙(5卷包)
12BAL400手提包
螺絲刀、觸控筆用掛件、使用說明書、OneSheel手冊、保證書
12AAM475連接電纜*8
178-605粗糙標準片(Ra1μm)
357651 AC適配器
12AAE643接點適配器
12AAE644 V型適配器
12BAK700校對用臺
12BAG834觸控筆
12BAL402保護膜
270732記錄紙(5卷包)
12BAL400手提包
螺絲刀、觸控筆用掛件、使用說明書、
OneSheel手冊、保證書
*6∶ANSI規格只能對于平均值規則。VDA規格下不可選擇16%
357651 AC適配器
12AAA217平面測量測針導頭
12AAA218圓筒型表面測量測針導頭
12AAA216支持腳組件
12BAK700校對用臺
12BAG834觸控筆
12BAL402保護膜
270732記錄紙(5卷包)
12BAL400手提包
螺絲刀、觸控筆用掛件、使用說明書、OneSheel手冊、保證書
12AAM475連接電纜*8
178-605粗糙標準片(Ra1μm)
357651 AC適配器
12AAE643接點適配器
12AAE644 V型適配器
12BAK700校對用臺
12BAG834觸控筆
12BAL402保護膜
270732記錄紙(5卷包)
12BAL400手提包
螺絲刀、觸控筆用掛件、使用說明書、
OneSheel手冊、保證書
*6∶ANSI規格只能對于平均值規則。VDA規格下不可選擇16%
規則。
*7∶使用AC適配器時無效。也可以自動睡覺設定OFF。
*8∶用于演算表示部和驅動部的連接。
報警功能*7∶使用AC適配器時無效。也可以自動睡覺設定OFF。
*8∶用于演算表示部和驅動部的連接。
(正在日本、美國、歐洲申請專利)測量積累距離超過預先設定的「界限」時，它可發出警報。
豐富的解析與顯示功能對應多種行業標準
表面粗糙度的標準可對應JIS(2001/1994/1982)、ISO-1997、VDA、ANSI。
評價曲線等的曲線表示功能
除了顯示演算結果之外，還可以顯示按區間的演算結果和評價曲線、負荷曲線、振幅分布曲線
